商品の詳細:
|
| 名前: | 旋盤ドロ | キーワード: | 販売のための旋盤 Dro |
|---|---|---|---|
| アプリケーション: | フライス盤、旋盤、グラインダー、ボール盤 | 力: | 110V - 220V、50Hz |
| 言語: | 中国語、英語 | 表示解像度: | 0.1µm、0.5µm、1µm、5µm |
| 総体のWieght: | 1.5キログラム | 出力信号: | TTL |
| 表示解像度: | 0.1μm、0.25μm、0.5μm、1μm、2.5μm 5μm、10μm、25μm、50μm、100μm | エンコーダタイプ: | 増加 |
| 設置タイプ: | 連絡先 | 供給電圧: | 110V - 220V、50Hz |
| 動作温度: | -10°Cから+70°C | Keword: | デジタル表示システム |
| アイテム: | 、旋盤製粉し、ボーリング機械ひく | ||
| ハイライト: | 3軸光学線形エンコーダー,多言語ソフトウェア,電源故障メモリを持つ光学線形エンコーダー |
||
2 軸 測定 ツール 床床 磨き 機械 光学線形エンコーダー
BM DROは,フレッシングマシン,ラートンマシン,掘削マシン,磨削マシンなどの異なるマシンに使用され,パラメータをDROに設定します.グラフィック処理能力が豊富ですR関数,フレーシングマシンの線穴位置など.

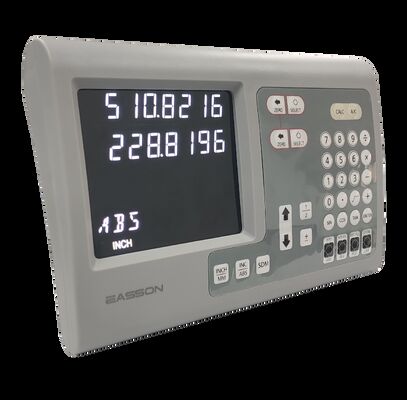

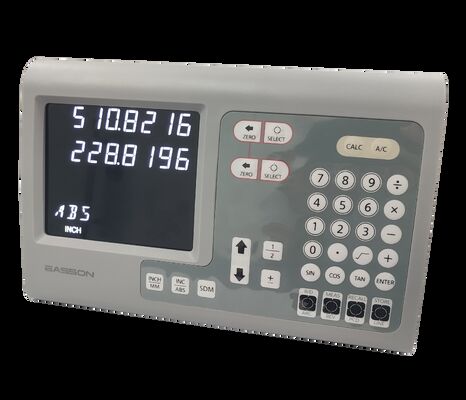

デジタル読み取りシステム製品パラメータ
| モデルタイプ | 1600-2 | ||
| 軸番号 | 2軸 / 3軸 | ||
| 軸表示 | 00.1μm,0.25μm0.5μm,1μm2.5μm5μm10μm,25μm,50μm,100μm | ||
| 信号入力 | TTL | ||
| 電源 | AC110V - 220V | ||
| 純重量 (kg) | 1 | ||
| 入力周波数 | 2 MB Hz | ||
| 操作キーボード | 軽いタッチボタン | ||
| 動作温度 | 0°Cから45°C | ||
| 保存温度 | -40°C~55°C | ||
| 相対湿度 | ≤95% | ||
| インプット | 2つまたは3つの線形スケール | ||
EMC 試験

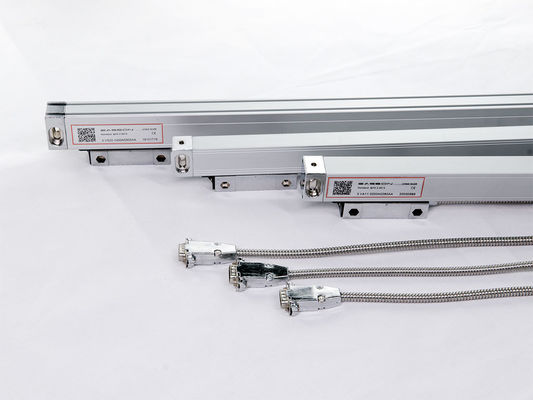

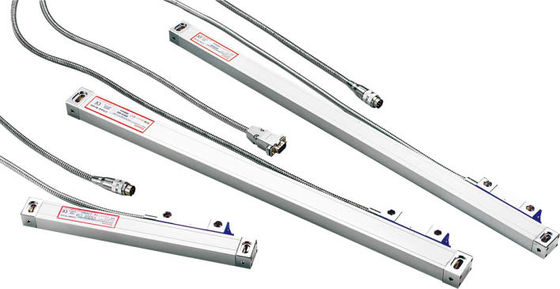

光学線形スケール 線形スケール 光学グラススケール仕様
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| 測定基準 | 格子グラススケール - 格子期間:20μm (0.02mm) | ||||||||
| オプティカル検出システム | 波長 880mm 送信可能な赤外線システム | ||||||||
| スライドキャリアシステム | 垂直5ベアリングのサポートシステム | ||||||||
| 画面の解像度 | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| 測定旅行 | 50~1200mm | 50mmごとに | 入手できない | ||||||
| 1300~3000mm | 入手できない | 100mmごとに | |||||||
| 精度 | 50~450mm | ±3μm - ±5μm | - そうだ | ||||||
| 500~800mm | ±10μm | ±5μm | ±10μm | ±5μm | - そうだ | ||||
| 1050〜2000mm | ±10μm | ±5μm | ±10μm | ±5μm | - そうだ | ||||
| 1300~3000mm | - そうだ | ±10μm/m | |||||||
| 繰り返し可能性 | 2μm (0.002mm) | ||||||||
| ヒステリー症 | 3μm (0.003mm) | ||||||||
| 保護 | IP 53 | ||||||||
| 電源 | DC 5V ± 5% | ||||||||
| 出力信号 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
装置の寸法
VS10 / VS11 / VS12 / VS13シリーズ
コネクタインターフェイス
DSUB 9PIN
| PIN番号 | TTL | 422A | ||
| シグナル | ケーブル | シグナル | ケーブル | |
| 1 | ほら | ほら | A- | 黄色 |
| 2 | 0V | オレンジ | 0V | ホワイト |
| 3 | ほら | ほら | B- | 赤色 |
| 4 | GND | GND | GND | GND |
| 5 | ほら | ほら | R- | ブラック |
| 6 | A について | 黄色 | A について | 緑色 |
| 7 | 5V | 赤色 | 5V | 茶色 |
| 8 | B について | 緑色 | B について | 青い |
| 9 | R | 茶色 | R | グレー |
100%レーザー校正
すべてのEasson光学線形スケールは 個別に検査され 内部レーザー干渉計によって校正され 測定精度は100%の仕様に準拠することを保証します
