0.01um 3軸線の絶対線形スケールによるSP3020 Vmmのビデオ測定機械

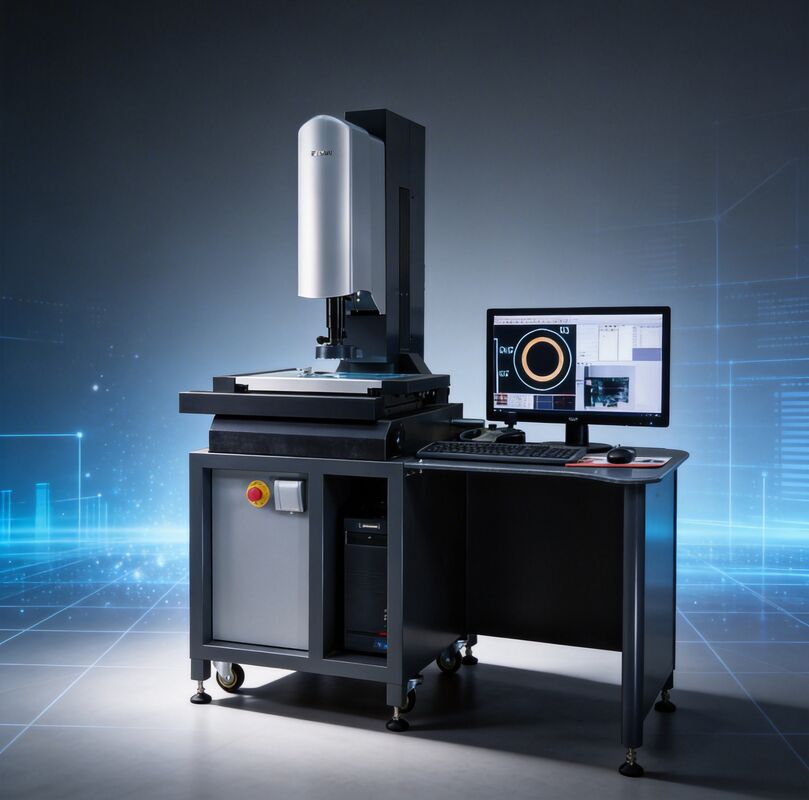

SP-3020 3軸0.01μmアブソリュートリニアスケール付き自動画像ビデオ測定機

デバイスのアプリケーション

SPARTAN 3020ビデオ測定機は、さまざまな精密エレクトロニクス、ウェーハ技術、切削工具、プラスチック、スプリング、プレス部品、コネクタ、金型、二次元コピー、図面、エンジニアリング開発、金属プラスチック、PCB基板、導電性ゴム、粉末冶金、ネジ、時計部品、携帯電話、製薬産業、光ファイバー装置、自動車工学、航空宇宙、大学、科学研究機関などの分野で広く使用されており、幅広い用途があります。

動作原理

ワークテーブル上にワークを置くと、装置の透過または反射照明によって画像が取り込まれ、コンピュータにエクスポートされ、ビデオなどのソフトウェア機能を使用して、ワークテーブルの移動、座標収集と合わせて測定し、円、線、ワークまでの距離などの測定を行うことができます。

技術仕様

特徴

1.アブソリュート リニア スケールの X / Y / Z 3 軸は独立して研究開発されており、分解能は最大 0.01 μm です。

2. F3高精度クローズドループオートズームレンズ。

3. 効率的で信頼性の高いシステムであるイーサネット伝送を使用した画像測定機のモーション コントローラーは、不安定な USB 伝送の欠点を解決できます。

4. 画像プロセッサーの高解像度 SONY CMOS センサーにより、画像が鮮明でにじみのないことを保証します。

5. 8エリア分割独立制御照明システムを使用したアップ光源と、低減衰LEDを使用した発光素子により長寿命化を実現。

6.多機能測定ソフトウェア、測定結果はDXF、Word、Excel、PDFなどの形式で出力できます。

F3高精度クローズドループオートズームレンズ

Easson の F3 レンズによって開発および設計された高精度、高解像度のリングスケール、完全閉ループ位置フィードバック、同軸照明機能を組み合わせると、ギア伝達ギャップによって引き起こされる画像の多重繰り返しエラーが排除され、全体的な測定の再現性が向上します。

21 次数の容積補償

AR シリーズで使用される Easson 画像測定機 21 次体積補正を含むネットワーク制御システム、超高速リニアエンコーダ読み取りおよび内蔵 EAD (アブソリュートスケールデコーダ) により、AR シリーズシステムは AS-80 高精度アブソリュートスケールを使用して、高精度および高分解能測定を実現します。

2D / 3D M複数の測定

Easson の 3 シリーズの画像測定機は、英国レニショーの高精度タッチプローブと連携して 2D / 3D の複数測定を行うことができます。プローブの 3D 測定は、イメージング システムの 2D 測定と混合できます。 2D / 3D 測定には同じ座標系が使用され、完璧かつ簡単に組み合わせられます。
