商品の詳細:
|
| キーワード: | DRO ディスプレイ | 名前: | デジタル読み出し 定速旋盤用 |
|---|---|---|---|
| 使用法: | 一定した速度 | 言語: | 20の選択 |
| ディスプレイ解像度: | 0.1µm、0.5µm、1µm、5µm | 液晶サイズ: | 7インチ |
| 電源: | 110V / 220V | 出力信号: | TTL |
| ハイライト: | 3軸線の数値表示装置システム,3つの軸線の数値表示装置を旋盤にかけなさい,旋盤のDro数値表示装置 |
||
製品紹介

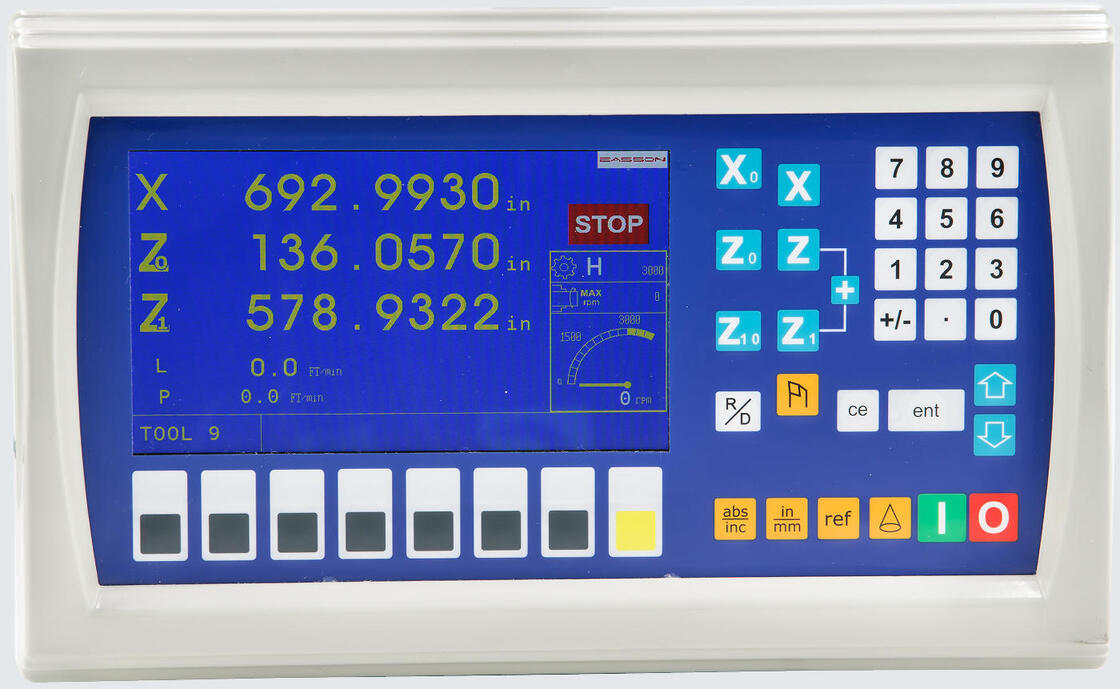

Easson ES-14B 定速旋盤用デジタルスケールシステムは、精密旋盤加工用途に特化して設計されたプロフェッショナルLCD DROです。MANUAL RPMモード
主軸回転数制御、線形表面切削速度監視、エンコーダフィードバックを統合しており、オペレーターは旋削加工中に最適な加工条件を維持できます。このシステムは
定表面速度（CSS）制御をサポートしており、加工中にワークピースの直径に応じて主軸回転数が自動的に調整されます。これにより、切削速度が一定に保たれ、表面仕上げの品質と工具寿命が向上します。ES-14B DROは
0～10V制御信号をスピンドルインバータに出力し、自動および手動制御モードの両方で主軸回転数を直接調整できます。MANUAL RPMモード
Z軸加算、工具オフセットメモリ、半径/直径表示切り替えを備えたES-14Bは、加工効率を大幅に向上させ、オペレーターのエラーを削減します。産業環境向けに設計されたこのDROシステムは、国際的な
EMC規格に準拠しており、工作機械ワークショップでの信頼性の高い動作を保証します。主な特徴
定表面速度制御（CSS）
この機能は以下を改善します:
加工効率
切削安定性
工具寿命
表面仕上げ品質
主要機能キーとボタン
自動および手動RPM制御
AUTO RPMモード
主軸回転数は、プリセットされた
線形表面切削速度に従って自動制御されます。MANUAL RPMモード
主軸回転数は、DROの回転数調整ノブを使用して制御されます。
この柔軟な制御システムにより、オペレーターは加工タスクに応じて最も適切な動作モードを選択できます。
0～10Vスピンドルインバータ制御
0～10Vアナログ制御信号を直接スピンドルインバータに出力し、主軸回転数の精密な電子制御を可能にします。これにより、最新の旋盤ドライブシステムとのシームレスな統合が可能になります。
線形表面切削速度表示
線形切削速度（m/min）を直接表示し、オペレーターが切削条件をリアルタイムで監視できるようにします。ZおよびZ1軸加算機能
軸加算をサポートしており、Z軸とZ1軸の読み取り値を組み合わせて単一の値として表示できます。これにより、工具位置決め精度が向上します。
用途
ES-14B定速DROシステムは、以下に広く使用されています:
精密旋盤加工
金属切削ワークショップ
金型製造
自動車部品加工
航空宇宙部品旋削
汎用機械製造
技術仕様
モデル番号
| ES14B CS | 軸数 | ||
| 4軸 | 軸表示 | ||
| 1μm、5μm | 信号入力 | ||
| A/B直交信号 | 電源 | ||
| 110V～220V | 重量（kg） | ||
| 2.5 | 最大入力 | ||
|
2 MB Hz |
動作温度 | ||
| 0℃～45℃ | 保管温度 | ||
| -40℃～55℃ | 相対湿度 | ||
| ≤95% | 入力 | ||
| 2または3個の線形エンコーダ | EMC規格 | ||
| IEC61000-4-2 / GB / T 17799-2 |
IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 EMC試験装置 |
||
すべてのEasson DRO製品が標準EMC規格仕様に合格することを確認するために、完全なEMC試験ESDイミュニティテスターを備えています。
エイジングテスト
エイジングテストは、製品のプロセス、設計、材料などの側面が欠陥があるかどうかを検証できます。このテストを使用して、製品設計を迅速に修正し、製品の品質とサービス寿命を向上させることができます。
デジタルスケールシステム
ES-14Bの基本パラメータは以下の通りです:
センタリング（1/2
| ）各軸の半径/直径 |
| メートル法/インチ表示（mm/インチ） |
| 絶対/増分（ABS/INC） |
| 電源オフメモリ（30サブデータム） |
| 199サブデータム |
| 基準メモリ（REF） |
| ES14B CS信号制御ポート（DB9）ピン定義 |
| 信号名 | 説明/注記 | ピン1 |
|---|---|---|
| 10Vインバータ | インバータ信号（+10V） | ピン2 |
| 0Vインバータ | インバータ信号（0V/GND） | ピン3 |
| — | 未使用/予約済み | ピン6 |
| — | 未使用/予約済み | ピン6 |
| — | 未使用/予約済み | ピン6 |
| 5V（RPMスイッチセンサー） | RPMスイッチセンサー用+5V電源 | ピン7 |
| ホールセンサー | ホールセンサー信号入力 | ピン8 |
| ハイ/ローギア信号 | ハイ/ローギア制御信号 | ピン9 |
| 0V（コモンアース） | RPMスイッチセンサーおよび0V H/Lのグランド | （2本の信号ケーブル）備考/配線上の注意 |
ピン6およびピン9ハイ/ローギア接続:
ピン6およびピン9Easson CS DROは、5VノーマルオープンタイプのPNPセンサーをサポートしています。
ピン6、ピン9、ピン9Easson CS DROは、5VノーマルオープンタイプのPNPセンサーをサポートしています。
