商品の詳細:
|
| 出力信号: | DTTL | Meas. Travel: | 50 - 3000のmm |
|---|---|---|---|
| 決断: | 0.02のµm | 正確さ: | 500のmmの±3 μm/±5 μm |
| 材料: | ABSプラスチック | 電源: | DC 5V |
| ハイライト: | DTTLは線形エンコーダーを露出した,20nmガラスは線形エンコーダーを露出した,20nm eassonの線形スケール |
||
線形スケールを測定する高速20のナノのメートルの光学反射露出された格子
製品仕様書
| GS 65 | ||
| Meas. Standard | 80のμm （0.08 mm）ピッチの火格子を付けるガラス | |
| Meas. System | 段階的に行なわれる反射-配列の光学システム | |
| 読者キャリッジ | 無接触開いた耳障りなキャリッジ | |
| 決断 | 0.02のμm （20ナノメーター） | |
| Meas. Travel | 120のmm | G1:標準的な長さ:120のmmのユーザーは請求あり次第切れた |
| 500のmm | G2: 標準的な長さ:500のmmのユーザーは請求あり次第切れた | |
| 1000のmm | G2:標準的な長さ:1000のmmのユーザーは請求あり次第切れた | |
| 1200 - 3000のmm | G3:指定ごとの200のmm毎に | |
| 正確さ | 50 - 500のmm | ±3 μm/±5 μm |
| 550 - 1000のmm | ±5 μm/±10 μm | |
| 1200 - 3000のmm | ±10 μm/m | |
| ヒステリシス | 正確さに含まれている | |
| 最高。速度 | 180のm/分 | |
| 電源 | DC 5Vの± 5% | |
| 出力信号 | CPEバス | |
| 出力コネクター | DSUB 9 | |
GS65高精度な反射開いた耳障りなスケール
GS65は高速及び高精度な適用、すなわち度量衡学装置、視野の測定機械、長さの測定機械、PCBの訓練のために機械、償われる等位の測定機械、リニア モーター…等GS65の独特な無接触段階的に行なわれて-配列のrefelective開いた格子の測定システム提供の高精度のbacklish自由な位置の読書設計されている。
製品の機能
GS65の3つの正確さの等級: ±3 μm、±5 μm、±10 μm
設置次元
小さい読者のヘッド サイズ、これのおかげではあなたのスケールの取付け非常に容易におよび便利をさせる。 それより多くは、そこにあなたの選択のために利用できる読者のヘッド ハウジングの設置方向固定の2つのタイプである。
タイプA
タイプB
開いた耳障りなガラス次元
| ガラス次元 | 最高（mm） | 厚い（mm） | Meas. Travel （mm） |
| G1 | 6.2 | 1.0 | 120 |
| G2 | 12 | 2.0 | 500 / 1000 |
| G3 | 12 | 3.0 | 1200 - 3000 |
ガラス3次元私達は提供してもいい:それらはガラス6.2mm x 1つのmm、12のmm Xガラス2つのmmの、および12のmm Xガラス3つのmmのである。

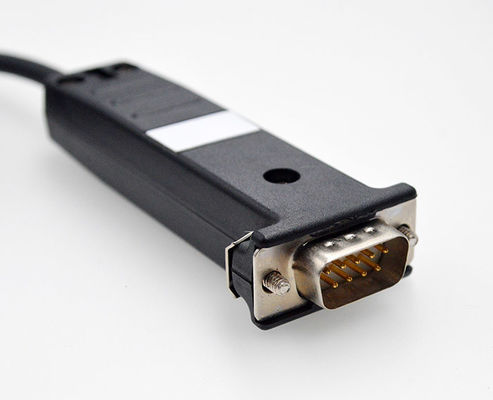

コネクター インターフェイス
DSUB 9PIN
| PIN | TTL | |
| 信号 | ケーブル | |
| 1 | A- | 黄色 |
| 2 | 0V | 白い |
| 3 | B- | 赤い |
| 4 | GND | 銀 |
| 5 | R- | 黒い |
| 6 | 緑 | |
| 7 | 5V | ブラウン |
| 8 | B | 青 |
| 9 | R | 灰色 |
